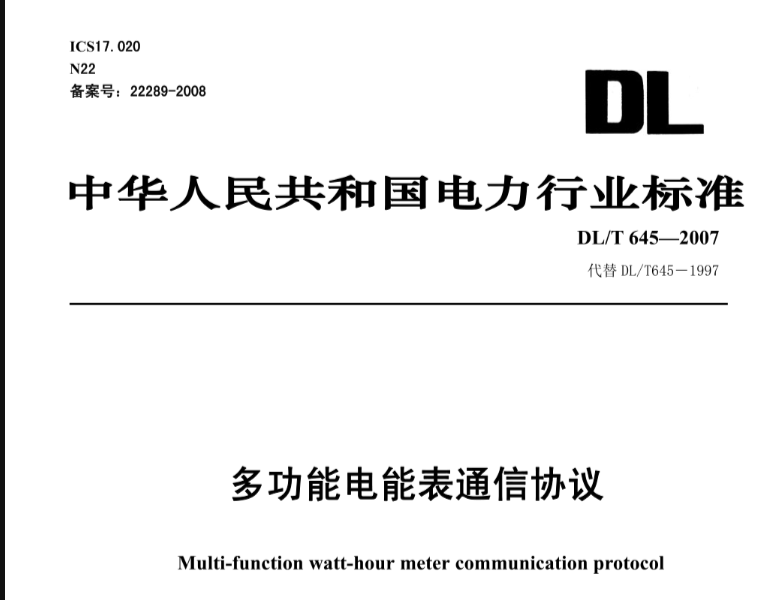

DLT645协议解析(一)---初识 DLT645协议 (一)初识 DLT645协议 DLT645协议是一种国内电表远传协议，与Modbus协议类似，采用请求应答式交互模型，采集器和电表一问一答进行通信，电气层可以是经典的RS485有线通信，也可以是非接触式红外无线通信。 非接触式红外读表方式最为常见，它的特点是易于工程实施，电表、计量柜不需要停电接线，将支持DLT645标准的红外读表器放置在电表前方就可以读到电表电量、电压、电流、功率等数据。本篇文章主要是初步认识DLT645，后面几篇文章会介绍新科TH076红外读表器和DLT645协议数据帧的详细解析。 DLT645是国内电力行业通信标准，国网南网的表基本都支持，距今为止有两个版本，DL/T645-1997协议和DL/T645-2007协议，以下简称97协议和07协议，两者帧结构类似，新出厂的表具都会支持07协议，电表厂商为了向前兼容，支持07的表，会同时支持97协议，用两种协议都可以进行通信。 下图展示的是DLT645-2007协议读取电表电量的交互过程，数据请求帧里面请求的数据类型是当前正向有功电量。 PC请求帧： 68 AA AA AA AA AA AA 68 11 04 33 33 34 33 AE 16 电表应答帧： 68 01 72 00 72 00 00 68 91 08 33 33 34 33 33 33 33 33 E7 16 数据请求帧和应答帧都以十六进制68开头，以16结尾，本节文章主要是初步认识DL/T645协议，具体数据帧字段构成和解析，将会在下篇文章载出。 支持DLT645协议的表，会在表盘位置写明DL/T645-2007或者1997的字样，有少数表会表DLT614，614协议是645协议的超集。 支持645协议的表，表盘上会有明显位置放置红外收发窗口，一般是一个椭圆形窗口，内部有一个发送报文的红外发光二极管和一个接收报文的38K一体化红外接收头。 DLT645协议其实规定了两种红外通信方式，调制型通信和非调制型红外（另一种说法叫做近红外，其实两种红外的波长都一样，都是940nm），电表厂商一般都会采用调制型红外，采用37.9k红外调制信号收发信号，调制型会比非调试型的光电耦合传输更方便，有更高的抗干扰性和通信距离。 贴几张平时调试时候留下的图，覆盖了几个主要电表厂商，有科陆、华立、浩宁达，赫美、安科瑞、凤凰仪表、深宝电等，大家先认识下，注意看2个表盘特征： 1）表盘DLT645字样 2）表盘红外收发串口
